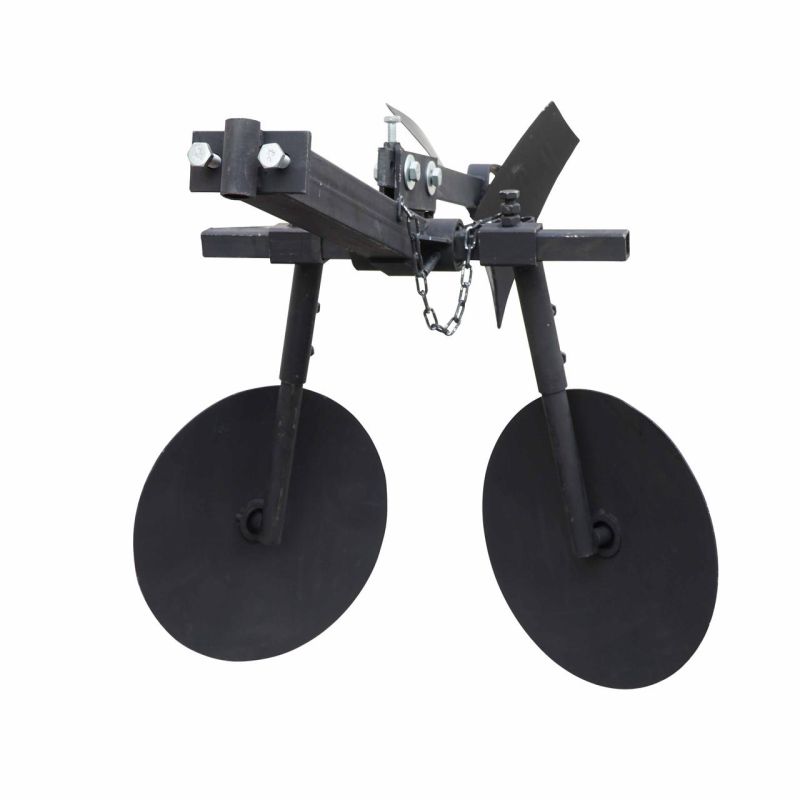

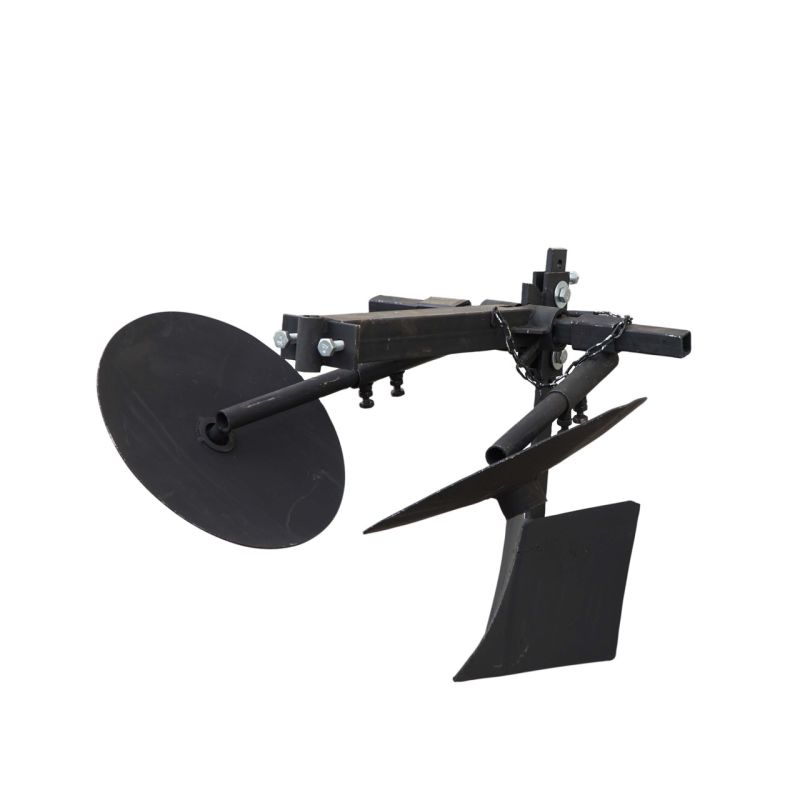

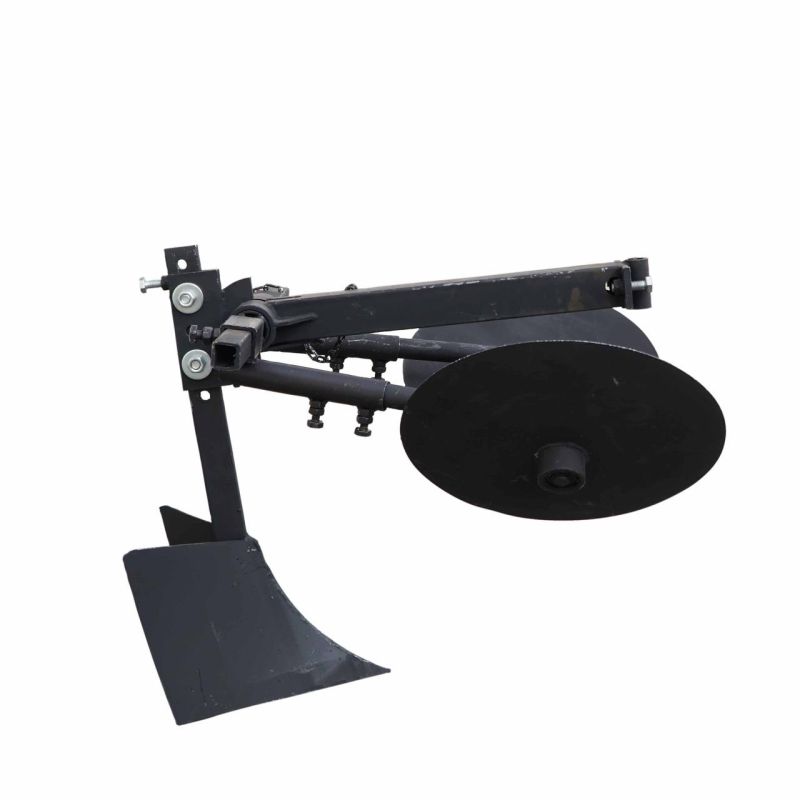

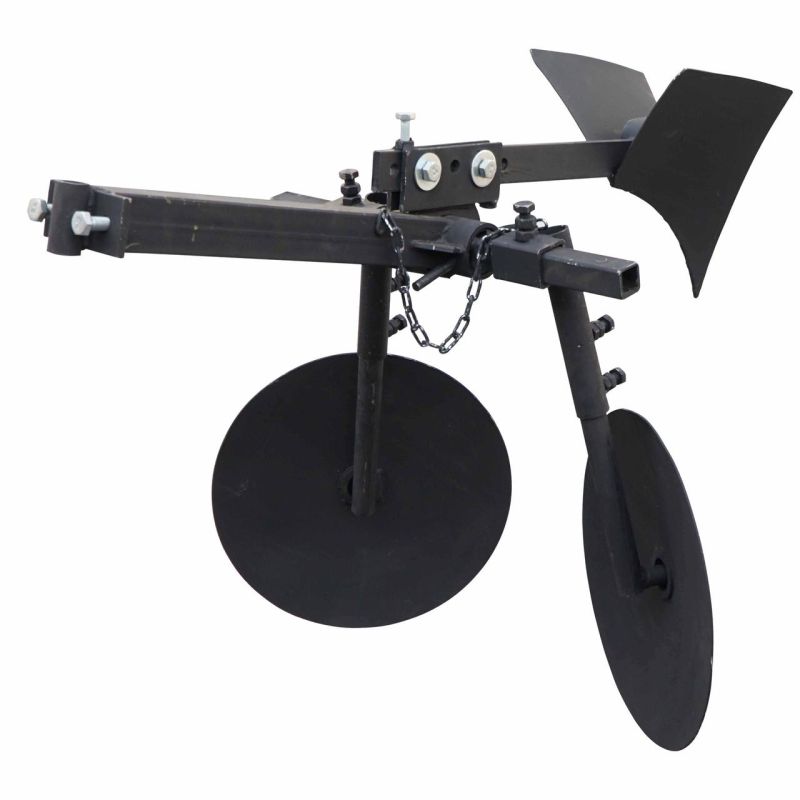

Комплект для посадки картоплі ?340 «Форте» (Z-105) КС16

Комплект для посадки картоплі «Форте» (Z-105) – це навісне обладнання, призначене для механізації посадки картоплі за допомогою культиватора з двигуном повітряного охолодження. Мотоблок повинен бути оснащений причіпним вузлом типу Zirka-105. В його основі поворотний механізм, який з одного боку має кріплення для установки сошника, а з протилежного – кріплення для установки дискових підгортачів. Даний пристрій в розмовної мови може називатися «картоплесаджалка зворотний».

Особливості конструкції комплекту для посадки картоплі

Оборотна картоплесаджалка приєднується до мотоблоку за допомогою передньої частини зчеплення з втулкою (висота 60 мм, Ø_внут. 18,5 мм). Передня частина зчеплення зварна, приварена до рами і укомплектована розпірними болтами.

Рама виготовлена з профільної труби перетином 50 × 50 мм, товщина стінки 2 мм, довжина – 240 мм. Є фіксатор поворотного механізму. Обертання відбувається на 90° в площині руху культиватора.

Для кріплення окучников комплект для посадки картоплі має втулки з болтовим кріпленням, які дозволяють регулювати кут і висоту їх розташування. Кріплення окучников рухливе, тому є можливість регулювання ширини між ними. Дискові окучники виготовлені з листової сталі товщиною 2 мм, і мають діаметр 340 мм. Легке обертання забезпечують два 203 підшипника.

Сошник має стійку, виготовлену із сталевої смуги 10 × 50 × 400 мм, яка має 6 кріпильних отворів діаметром 12,5 мм. Ці кріпильні отвори забезпечують можливість регулювання висоти положення сошника. Крило сошника виготовлено з листової сталі завтовшки 2 мм

Принцип дії зворотному картоплесаджалки

Повний цикл посадки відбувається за три етапи, один з яких виробляється вручну. При першому сошником нарізається борозна, після чого картоплю вручну укладається в грядку. Потім слід привести поворотний механізм в стан, при якому окучники опиняться в робочому положенні. Роблячи прохід в зворотному напрямку, грядка з картоплею присипається землею.

Стандартна комплектація:

Поворотний механізм з причіпним пристроєм – 1 шт., дискові окучники Ø340 мм – 2 шт., сошник – 1 шт.

Технічні параметри:

Вага: 14 кг
